[资料] Wi-Fi智能插座解决方案分享

[复制链接]
发表于 2016-1-28 10:56:21 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

x

来源:superic社区


基本功能描述:

  • Wi-Fi远程控制;

  • 多组定时任务、多种定时方式;

  • 周期防盗;

  • 查看历史纪录;

  • 场景设定;

  • 充电保护;

  • IFTTTT(IF This Then That)联动。


结构尺寸规格:

Module Name


MT7681 Wi-Fi Module


Size


12mm X 20mm


Power Supply


3.3V


Interface


GPIO(7)、PWM(3)、UART、SPI



SOC规格:

Wi-Fi SOC Name


MTK MT7681


MCU


ANDES 80MHz


Package


QFN40(5x5)


Embedded Memory


RAM


Normal Operation


~500mW


Power Save/DTM1


~50mW


Security


AES128



关键器件:

序号


名称



型号



品牌


1


Wi-Fi SOC



MT7681



MTK


2


Nor Flash



EN25Q40



EON

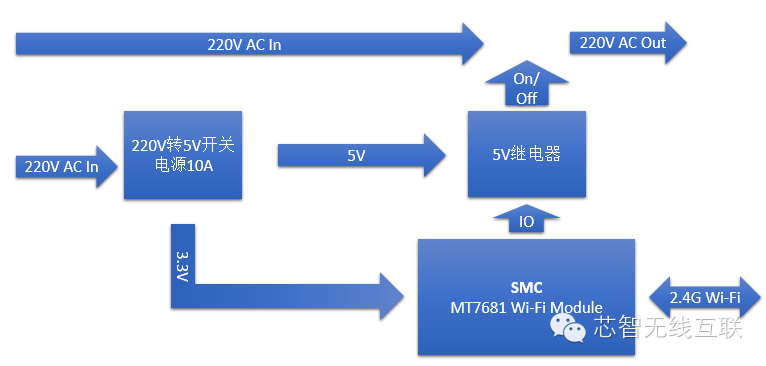

方案框图:



登录/注册后可看大图

设计开发套件:

MTK LinkIt Connect 7681开发平台


应用领域:

智能家居 IOT 智能插座

更多智能硬件方案详见
superic社区

发表于 2016-3-2 10:28:40 | 显示全部楼层
啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊
发表于 2016-3-2 11:03:57 | 显示全部楼层
啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊
发表于 2017-5-17 13:53:59 | 显示全部楼层
回复 1# smartcore


    Thanks for sharing
发表于 2017-5-30 12:50:42 | 显示全部楼层
回复 1# smartcore


        thanks for sharing
发表于 2017-6-3 19:56:55 | 显示全部楼层
谢谢分享
发表于 2017-6-5 17:01:34 | 显示全部楼层
Wifi智能插座的主要组成:串口WiFi模块、继电器控制电路、继电器和输出触点构成。
        当WiFi模块收到合上指令,PC8端口输出高电平,Q1导通,继电器的线圈有电流流过,继电器的触点L_IN和触点L_OUT吸合,插座供电给负载;
        当WiFi模块收到断开指令,PC8端口输出低电平,Q1截止,继电器的线圈没有电流,继电器的触点L_IN和触点L_OUT断开,插座断电。


登录/注册后可看大图

WiFi插座继电器控制电路
        WiFi模块的指令可由手机控制,所以智能插座可以通过微信等手机应用程序来远程遥控电视机、窗帘、音响、车库等。移动设备APP远程遥控,用户不管离得多远,都可以轻松动动手指,完成开启空调、电水壶、电饭煲等操作。
        怎样实现控制呢?

        ①  近距离控制:手机通过路由器控制传输指令给WiFi插座的WiFi模块WU105,WiFi模块将指令给控制电路
        ②  远程控制:手机通过远端发送指令,远端链接路由器将指令传送给插座WiFi模块WU105,WiFi模块将指令给控制电路

        智能WiFi插座可以为家电设定定时开关,不仅省电省钱,还可以为用户节省时间。大家为面包机、咖啡机、煮蛋器等设定开机时间,这样早晨一起床就有美味的早餐等着我们了。除此之外,还可以进行USB充电,智能开关……
